Увод

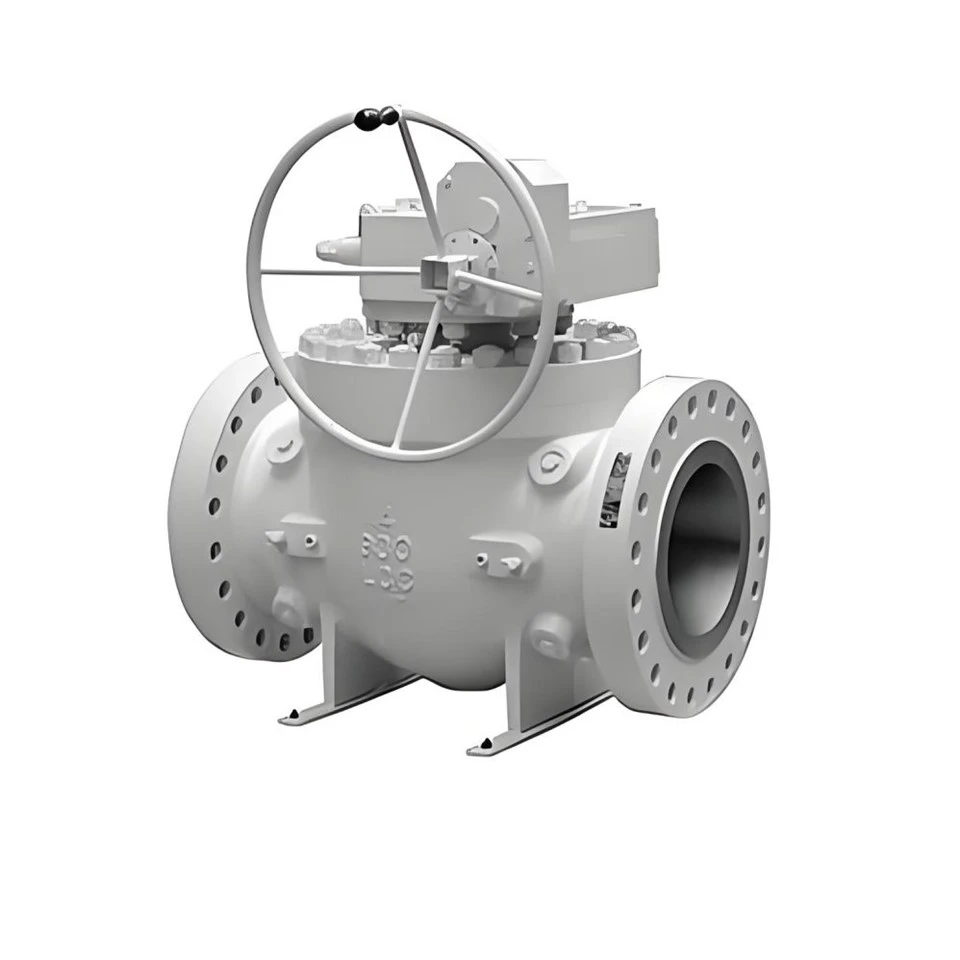

Куглични вентили са горњим улазом су куглични вентили који омогућавају инсталацију и одржавање унутрашњих компоненти кроз канал на врху тела вентила. Користе се у апликацијама које захтевају-линијско одржавање без прекида цевоводне везе.
Спецификација
|
Ставка |
Опис / Опције |
|
Модел |
П50Т или ОЕМ |
|
Изградња |
Раздељено тело са прирубницом са горњим улазом |
|
Величина вентила |
3"–48" (ДН80–ДН1200, АНСИ 900–1500 Мање или једнако ДН400) |
|
Оцена притиска |
ПН16–40 / АНСИ 150–1500 |
|
Веза |
РФ прирубница или друго на захтев; АСМЕ Б16.5 |
|
Материјал тела |
АСТМ А216 ВЦБ, АСТМ А105, АСТМ А479 Ф304, АСТМ А479 Ф316 |
|
Седишта |
Меки или метални седећи |
|
Монтажна подлога за актуатор |
ИСО 5211 |
|
Радна температура |
-196 степени до +400 степени |
|
Фаце то Фаце Стандард |
АНСИ Б16.34 / АСМЕ ВИИИ Див.1 / ЕН 12516-1 |
|
Фланге Фацинг |
ЕН 1092-1 ПН63-100, АСМЕ Б16.5, АНСИ 600 |
|
Бушење прирубница |
Метричке рупе ЕН 1092-1 ПН63-100 / АСМЕ Б16.5 / АНСИ 600 |
|
Класа непропусности |
АПИ 598 Цл.А / АСМЕ Б16.104 / ФЦИ 70-2 Цл.ВИ / ГОСТ 54808 Цл.А / ЕН 12266-1 ИСО 5208 Граде А |
|
Стем Десигн |
Анти Блов-Оут |
Карактеристике
Лако одржавање:Тело вентила има дизајн са горњим{0}}отварањем, омогућавајући унутрашњим компонентама као што су кугла и седиште да се уклоне и замене одозго без растављања прирубничких прикључака, смањујући потребу за растављањем и поновним састављањем целог цевовода током застоја.
Погодно за апликације великог-пречника, високог{1}}притиска:Тело вентила је доступно у величинама од 3" до 48" и испуњава АНСИ 150 до 1500 стандарде. Дизајн тела вентила{5}}који носи притисак је у складу са стандардима као што је АНСИ Б16.34, што омогућава да се један вентил користи у главним цевоводима високог{7}}притиска и великог-пречника.
Директно подударање актуатора:Платформа за монтажу на врху тела вентила је у складу са ИСО 5211, омогућавајући директну инсталацију или замену пнеуматских или електричних актуатора без промене структуре тела вентила.
Апликације
Нафта и гас:Користи се у критичним чворовима{0}}дугих цевовода и станица за одржавање и замену заптивки без прекидања операција цевовода.
Петрохемија:Примењује се на-реакционе и транспортне системе високог притиска, обезбеђујући средње{1}}искључивање и подржава онлајн одржавање.
Оффсхоре платформе:Користи се на локацијама цевовода са ограниченим простором и тешким растављањем, смањујући-оперативну сложеност на локацији захваљујући-приступу са највишег нивоа.
Снага и енергија:Обезбеђује изолацију у системима за пару или течност високог{0}}притиска и омогућава локализовано одржавање током радних циклуса.
ФАК
